vinyl insulated blade terminals

Product Details

Vinyl - insulated blade terminals are Engineered for cable sizes between 0.5 - 1.5mm² (A.W.G.22 - 16) and capable of handling 19A maximum current, they are made of 0.7mm - thick purple copper. Vinyl-Insulated Terminal is a type of single wire connection using a flat conductive blade which is inserted into a blade receptacle. These terminals are designed to match interconnect requirements for components such as timers, motors, valves, relays, mechanical switches and wire to wire harnesses.

Product Parameters

Vinyl insulated blade terminal

Cable size:0.5~1.5mm²(A.W.G.22~16) Max current:Imax=19A Material: purple copper Thickness:0.7mm

Item No. Dimension Color
B(mm) L(mm) Fmm) H(mm) D (mm)
DBV1.25-10 2.3 20.6 10 10.6 4.3 Red
DBV1.25-11 2.3 21.6 11
DBV1.25-14 2.3 24.6 14
DBV1.25-18 2.3 28.6 18

Cable size:1.5~2.5mm²(A.W.G.16~14) Max current:Imax=27A Material: purple copper Thickness:0.8mm

Item No. Dimension Color
B(mm) L(mm) Fmm) H(mm) D (mm)
DBV2-10 2.55 20.5 9.9 10.6 4.9 Blue
DBV2-14 2.55 24.6 14
DBV2-18 2.55 28.6 18

Cable size:4~6mm²(A.W.G.12~10) Max current:Imax=48A Material: purple copper Thickness:1.0mm

Item No. Dimension Color
B(mm) L(mm) Fmm) H(mm) D (mm)
DBV5.5-10 2.8 23.3 9.8 13.5 5.6 Yellow
DBV5.5-14 4.5 27.3 13.8
DBV5.5-18 4.5 31.3 17.8

 Vinyl-Insulated Terminals

Related products

The Insulated twin cord end terminal, also known as the twin cord end terminal, is a reliable electrical component. Rated for...

pin-terminal is crimped on the insulation and the pin area often has a smaller diameter than the wire. This makes it ideal fo...

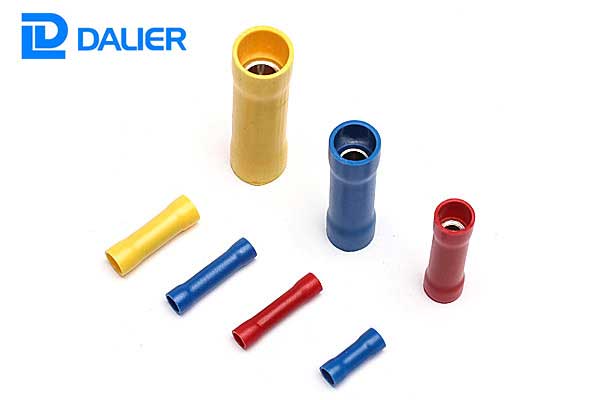

Connector Type: Butt Splice Terminal or butt splice connector Usage: Fairly common and useful in electrical work Classificati...
